Turboşarj Hattı

Automotive Turboşarj Hattı Manufacturer

Turboşarj hattı, motoru turboşarj ve çevresindeki sistemlere bağlayan tüm kritik borular için kullanılan ortak bir terimdir. Ana bileşenleri arasında yağ besleme hattı (yağlama ve soğutma için basınçlı yağ sağlayan), yağ dönüş hattı (yağı yağ karterine geri döndüren), giriş hattı (türbine hava sağlayan) ve şarj havası hattı (ara soğutucuya yüksek sıcaklıkta basınçlı hava sağlayan) bulunur.

Ürün Özellikleri:
1. Yüksek Sıcaklık Dayanımı
Flor kauçuk, silikon, paslanmaz çelik örgülü PTFE hortum veya özel metal sert borular gibi ısıya dayanıklı malzemeler kullanan bu borular, turboşarjın merkez muhafazasından ve egzoz portundan (özellikle yağ hattından) iletilen aşırı sıcaklıkların yanı sıra basınçlı havanın ürettiği yüksek sıcaklıklara da dayanabilir.

2. Yüksek Basınç Dayanımı
Çok katmanlı takviyeli yapıya (hortum için) veya yüksek mukavemetli metale (sert boru için) sahip kalın duvarlı borular, motorun yağ basınç sisteminin (yağ besleme hattı için) yüksek basınçlarına ve türbin tarafından sıkıştırılan yüksek basınçlı havaya (şarj havası hattı için) dayanabilir.

3. Sızdırmazlık
Yüksek kaliteli O-halkalar, contalar ve hassas işlenmiş bağlantı parçaları kullanan bu borular mükemmel sızdırmazlık performansı sunarak yağ, soğutma sıvısı veya şarj havası sızıntılarını etkili bir şekilde önler.

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

JIATIAN hakkında

As a China Automotive Turboşarj Hattı Manufacturer and Automotive Turboşarj Hattı Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Şirketin ana ürünleri şunlardır: otomotiv oluklu boruların üretimi ve geliştirilmesi. Şu anda, 10 adet CNC tam otomatik boru bükme makinesi, 2 adet büyük ölçekli sert lehim fırını montaj hattı, 10 adet çeşitli spesifikasyonlarda hidrolik iç şekillendirme makinesi (maksimum işlem uzunluğu 1,5 metre ve çapları ￠10 ila ￠80 arasında değişen), 1 800T hidrolik su genleştirme makinesi, 4 adet tam otomatik lazer kaynak makinesi, 4 takım kaynak robotu, 8 büyük ölçekli işleme merkezi, 6 Panasonic ark kaynak makinesi ve 30'un üzerinde çeşitli destek bulunmaktadır. boru şekillendirme makineleri. Şirketin kendi Ar-Ge ve işleme merkezleri bulunmaktadır. Şirketin su genleşmeli oluklu boru ekipmanı ve teknolojisi şu anda endüstri lideri seviyededir. Kapsamlı bir laboratuvar kuruldu.

Şirket, üstün kalite ve yenilikçi teknolojiyle dünyanın önde gelen otomotiv körüklerini yaratmaya, her ürünün çeşitli ortamlarda iyi performans göstermesini sağlamaya ve endüstrinin ilerlemesine katkıda bulunmaya kendini adamıştır.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Başarılar ve Sertifikalar

  • Buluş Patent Belgesi
  • Buluş Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Uygunluk Sertifikası

Haberler ve Bilgiler

Turboşarj Hattı Industry knowledge

Turboşarj hattı Bir motoru turboşarjına ve çevre sistemlerine bağlayan ana boru tertibatıdır ve aynı zamanda JIATIAN'ın otomotiv boru bağlantı elemanı portföyünde önemli bir ürün kategorisidir. Turboşarj hattı, turboşarj için yağlama, soğutma ve hava iletimi gibi kritik görevleri üstlenen bileşenleriyle (yağ besleme hattı, yağ dönüş hattı, emme hattı, şarj havası hattı) turboşarj ünitesinin "damar sistemi" olarak hizmet eder.


1. Turboşarj Hattının Çalışma Prensibi

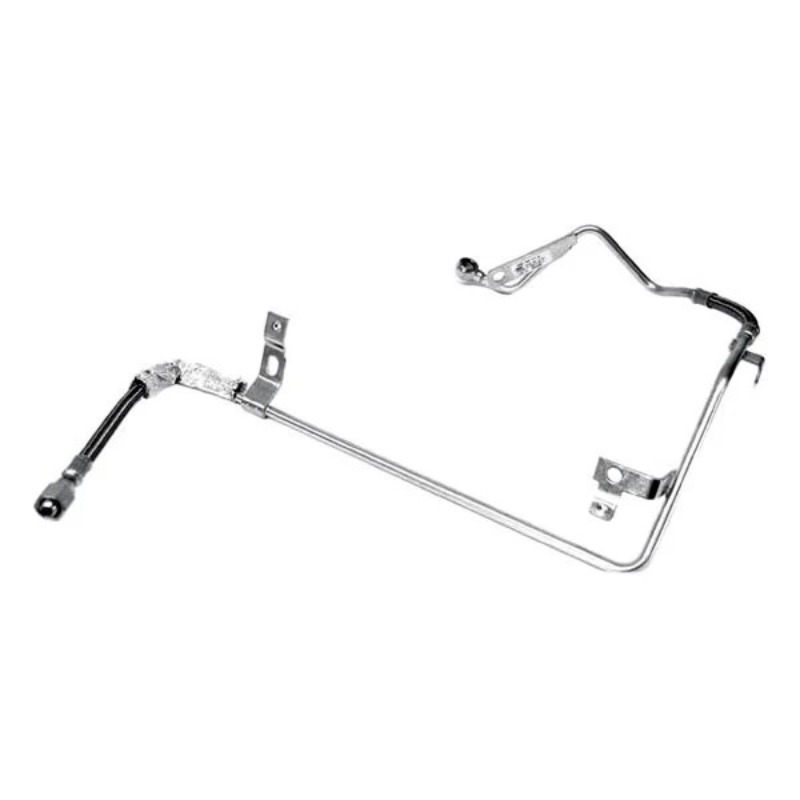

Yağ besleme hattı: Basınçlı motor yağını turboşarjın merkez muhafazasına iletir, türbin milinin ve yatağının yağlanmasını sağlar ve yüksek hızda çalışma sırasında oluşan ısının bir kısmını alır. JIATIAN'ın Ar-Ge merkezi, yağ besleme hattının iç çapını ve malzemesini laboratuvar test verilerine dayanarak optimize ederek, yağ akışının turboşarjın çalışma talebine uygun olmasını sağladı.

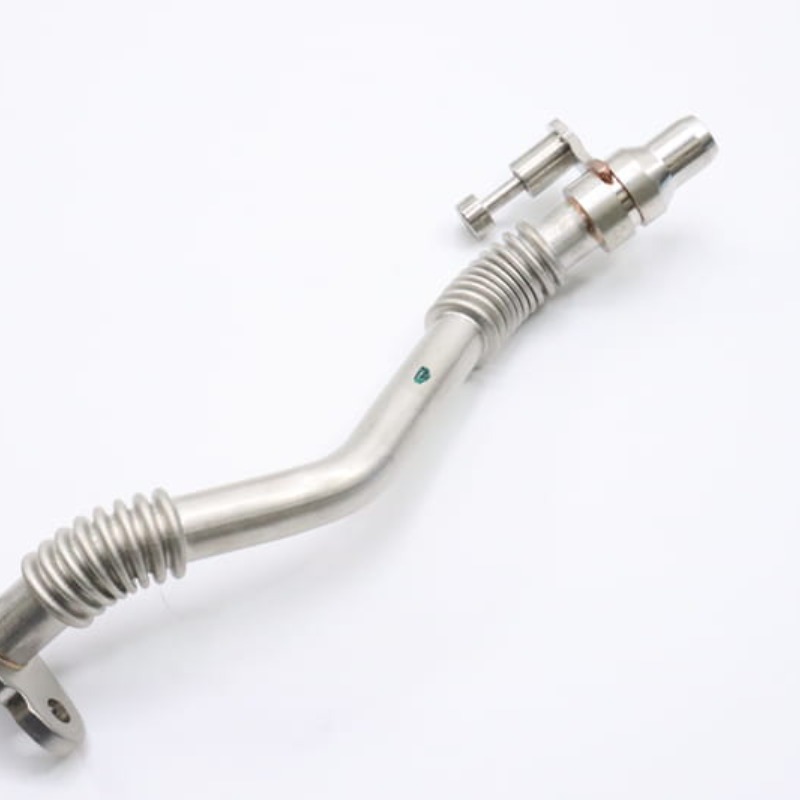

Yağ dönüş hattı: Yağ sirkülasyonunu tamamlamak için kullanılmış motor yağını yağ karterine geri yönlendirir. JIATIAN, yağ dönüş hattını şekillendirmek için hidrolik dahili şekillendirme teknolojisini (maksimum işleme uzunluğu 1,5 metre) benimseyerek, tıkanmadan düzgün yağ akışı sağlar.
Emme hattı: Filtrelenmiş ortam havasını ön sıkıştırma için turboşarjın kompresör pervanesine iletir.
Şarj havası hattı: Soğutma için kompresörden ara soğutucuya yüksek sıcaklıkta basınçlı hava göndererek motorun verimli yanması için temel oluşturur. JIATIAN'ın kapsamlı laboratuvarı, aşırı çalışma koşullarına uyarlanabilirliğini doğrulamak için şarj havası hattında yüksek sıcaklık ve yüksek basınç dayanıklılık testleri gerçekleştirir.

2. Turboşarj Hattının Temel Performans Karşılaştırması

Performans Endeksi JIATIAN Turboşarj Hattı Sıradan Turboşarj Boru Hattı JIATIAN'ın Temel Teknik Desteği
Yüksek sıcaklık dayanımı 200-250°C'lik sürekli sıcaklığa dayanıklıdır (kısa süreli zirve 300°C) 150-180°C'lik sürekli sıcaklığa dayanıklıdır (kısa süreli zirve 200°C) Flor kauçuk, paslanmaz çelik örgülü PTFE hortum ve özel metal sert boru sistemi kullanılır; laboratuvar yüksek sıcaklık yaşlandırma testleriyle doğrulandı
Yüksek basınca dayanıklılık Yağ besleme hattı 6-8MPa yağ basıncına dayanır; Şarj havası hattı 2,5-3MPa hava basıncına dayanıklıdır Yağ besleme hattı 4-5MPa yağ basıncına dayanır; Şarj havası hattı 1,5-2MPa hava basıncına dayanıklıdır Çok katmanlı takviyeli (hortum) kalın duvarlı yapı; yüksek mukavemetli metal malzeme (sert borular); 800T hidrolik su genleştirme makinesi ile işlenir
Sızdırmazlık performansı Nominal basınç altında 0 sızıntı (test süresi 72 saat) Nominal basınçta 48 saat çalıştıktan sonra sızıntı riski artar Hassas işlenmiş bağlantı parçaları ve yüksek kaliteli O-halkalarla donatılmıştır; Bağlantı sızdırmazlığını sağlamak için kaynak robotlarının desteğiyle monte edilir
Servis ömrü ≥ 80.000 km (otomotiv uygulama senaryosu) ≤ 50.000 km (otomotiv uygulama senaryosu) Endüstride ileri düzeyde su genleşmeli oluklu boru ekipmanı ve teknolojisi; 26.000 metrekarelik fabrika alanında tüm proses kalite kontrolü


3. Turboşarj Hattının Uygulama Durumları

Ticari ağır hizmet kamyon modeli: Yerli bir ağır hizmet kamyonu üreticisi, 6 silindirli dizel motorlu modelleri için JIATIAN'ın metal sert turboşarj hattını benimsedi. Hattın yüksek basınç direncine (8MPa yağ basıncına dayanabilir) ve CNC tam otomatik boru bükme makinelerinin işleme doğruluğuna güvenen ürün, uzun süreli yüksek yükte çalışma sırasında turboşarj yağlama sistemindeki yağ sızıntısı sorununu çözmüş ve eşleşen modellerin arıza oranı önceki konfigürasyona göre %65 oranında azalmıştır.
Binek araç turbo şarjlı benzinli motor modeli: Bir ortak girişim binek otomobil markası, 1,5 T kompakt SUV modelleri için JIATIAN'ın silikon paslanmaz çelik örgülü şarj havası hattını seçti.

4. Turboşarj Hattı için Bakım Kılavuzu

Doğru bakım, turboşarj hattının servis ömrünü etkili bir şekilde uzatabilir.
Düzenli denetim döngüsü:
Günlük muayene: Turboşarj hattının yüzeyinde çatlak, deformasyon ve gevşek bağlantı olup olmadığını kontrol edin; yağ hattı ile turboşarjın merkez muhafazası arasındaki bağlantıya odaklanın.
Düzenli bakım (her 10.000 km'de bir): Profesyonel aletlerle şarj havası hattında ve yağ besleme hattında basınç testi yapın; Eskiyen O-halkaları ve contaları zamanında değiştirin.
Önemli bakım noktaları:
Hortumun çok katmanlı takviyeli yapısına zarar gelmesini önlemek için, motor bölmesi bakımı sırasında turboşarj hattının şiddetli çarpışmasından ve çıkmasından kaçının.
Sert metal borular için, sert lehim bağlantı yerinde oksidasyon ve gevşeklik olup olmadığını kontrol edin ve yağ çamuru birikmesini önlemek için yağ dönüş hattının iç duvarını düzenli olarak temizleyin.
Profesyonel destek: JIATIAN'ın kapsamlı laboratuvarı, turboşarj hattı kullanıcılarına üçüncü taraf test ve bakım danışmanlığı sunarak potansiyel arızaların önceden teşhis edilmesine yardımcı olabilir.

5. Turboşarj Hattı hakkında SSS

S1: Turboşarj hattının servis ömrünü hangi faktörler etkileyecektir?
A1: Servis ömrü esas olarak çalışma sıcaklığından, basınç stabilitesinden ve montaj doğruluğundan etkilenir. JIATIAN'ın turboşarj hattında ısıya ve basınca dayanıklı malzemeler kullanılıyor ve ürünleri, dış faktörlerin hizmet ömrü üzerindeki etkisini etkili bir şekilde azaltabilen işleme merkezleri gibi hassas ekipmanlarla işleniyor. Ayrıca düzensiz bakım (sızdırmazlık parçalarının geç değiştirilmesi gibi) de servis ömrünü kısaltacaktır.

S2: Farklı motor tipleri için turboşarj hattının malzemesi nasıl seçilir?
Cevap2: Yüksek çalışma sıcaklığı ve yükü olan dizel motorlar için metal sert boruların seçilmesi tavsiye edilir (JIATIAN'ın paslanmaz çelik sert hattı uygundur); Binek araçların küçük hacimli benzinli motorları için silikon paslanmaz çelik örgülü hortum daha esnektir ve yerden tasarruf sağlar. JIATIAN'ın Ar-Ge ekibi, müşterilerin motorun teknik parametrelerine göre özelleştirilmiş malzeme seçim şemaları sağlayabilir.

S3: JIATIAN turboşarj hattı için özelleştirilmiş hizmetler sağlıyor mu?
Cevap3: Evet. JIATIAN, müşterinin araç modeli ve motor düzeni gereksinimlerine göre 1,5 metre uzunluğa ve 10 ila 80 çap arasında değişen turboşarj hattının özelleştirilmiş işlenmesini sağlayabilen ve tasarımdan seri üretime kadar tüm süreci tamamlayabilen 10 hidrolik iç şekillendirme makinesine ve profesyonel bir Ar-Ge ekibine sahiptir.
JIATIAN, otomotiv boru bağlantı ürünlerinin yenilikçi teknolojiyle geliştirilmesini teşvik etmeye kararlıdır. Gelişmiş üretim ekipmanlarına ve sıkı kalite kontrolüne dayanan turboşarj hattı, otomotiv turboşarj sisteminin istikrarlı çalışması için güvenilir bir çözüm sağlar ve otomotiv parça endüstrisinin gelişmesine yardımcı olur.
