Motor Yağı Seviye Çubuğu Borusu Nedir? Malzemeler ve İşlev Kılavuzu

Nedir Motor Yağı Seviye Çubuğu Borusu

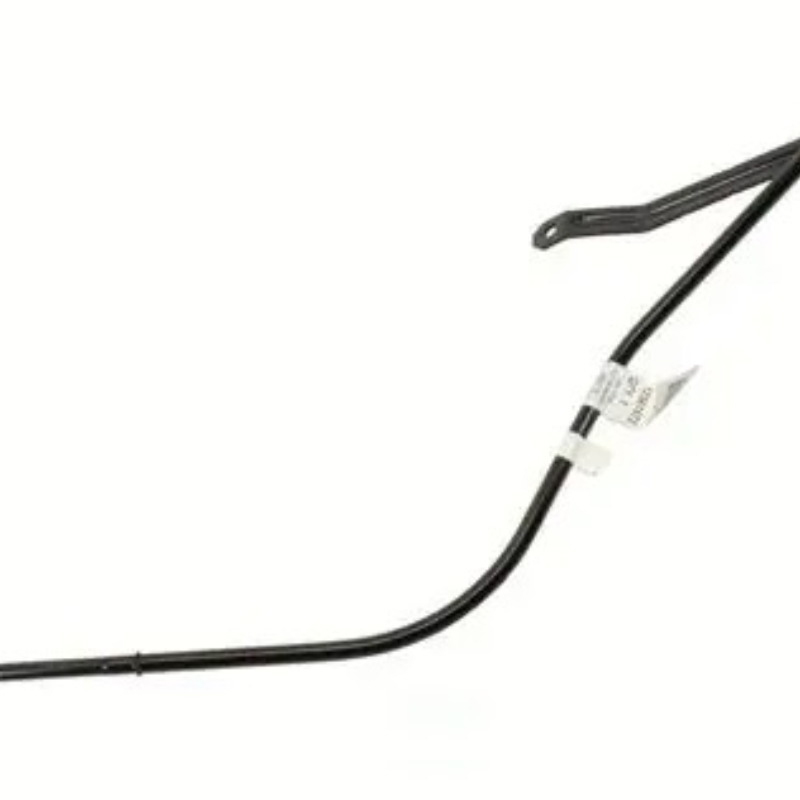

Motor yağı seviye çubuğu borusu, yağ çubuğunu tutan ve teknisyenlere yağ seviyesini ve yağ durumunu kontrol etmek için sabit, sızdırmaz bir kanal sağlayan, motor yağı karterine monte edilen silindirik kılavuz borudur. bir otomotiv motor yağı seviye çubuğu tüpü ayrıca belirli motor tasarımlarında sıklıkla yağ dolumunu veya boşaltılmasını destekler Bu da onu günlük motor bakımında çok büyük bir role sahip küçük bir bileşen haline getiriyor. Boru, motor bloğunun tepesine yakın bir açıklıktan yağ karterine doğru uzanır ve yağ çubuğunun her takıldığında aynı pozisyonda hizalanmasını sağlar, böylece yağ seviyesi okumaları tutarlı kalır.

Boru, yağ çubuğunu basitçe yönlendirmenin ötesinde, kiri, nemi ve kalıntıları yağ kaynağından uzak tutan kapalı bir yol oluşturur. Bu işlev binek araçlarda, ticari kamyonlarda, jeneratör setlerinde ve inşaat makinelerinde, motorun rutin kontroller sırasında yağ seviyesini ve yağ kalitesini izlemek için güvenilir, tekrarlanabilir bir yönteme ihtiyaç duyduğu her yerde önemlidir.

Yağ Çubuğu Tüpünün Temel İşlevleri

İyi tasarlanmış bir motor yağı seviye çubuğu borusu, yağ çubuğunu yerinde tutmaktan daha fazlasını yapar. Motoru koruyan ve bakımı kolaylaştıran çeşitli destekleyici rolleri yerine getirir.

Motor soğuduktan sonra doğru okumalar için sabit bir ekleme noktası sağlayan yağ seviyesi algılama kanalı
Yağ karterindeki yabancı maddeleri ve nemi engellemek için bir sızdırmazlık halkası ve oluklu uç kullanılarak kirlenmenin önlenmesi
Bazı tasarımlarda boru ucunda doldurma portu veya boşaltma vanası bulunan yağ doldurma veya boşaltma desteği
Uzun süreli, yüksek ısıda çalışmaya dayanacak şekilde korozyona dayanıklı malzemeden yapılmış yapısal dayanıklılık
Farklı motor düzenlerine uygun dişli veya geçmeli bağlantılar kullanılarak basit değiştirme

Çelik, Paslanmaz Çelik ve Esnek Seviye Çubuğu Boru Malzemeleri

Malzeme seçimi, yağ çubuğu borusunun yıllar süren motor çalışması boyunca ısıya, titreşime ve korozyona ne kadar dayanıklı olduğunu etkiler. Üç malzeme ailesi bugün piyasadaki çoğu uygulamayı kapsamaktadır.

Tablo 1: Yaygın yağ çubuğu tüpü malzemeleri ve tipik özellikler
Malzeme Türü	Korozyon Direnci	Tipik Uygulama
Çelik Yağ Seviye Çubuğu Borusu	Orta	Standart binek ve hafif ticari motorlar
Paslanmaz Çelik Seviye Çubuğu Borusu	Yüksek	Ağır hizmet kamyonları, jeneratör setleri, zorlu ortamlar
Esnek Yağ Çubuğu Borusu	Orta to High	Yönlendirme kısıtlamaları olan dar motor bölmeleri

Şekil 1: Yaygın olarak kullanılan seviye çubuğu borusu malzeme türleri arasında korozyon direncinin açıklayıcı karşılaştırması

Paslanmaz çelik seviye çubuğu boruları genellikle paslanmaya ve çukurlaşmaya karşı en güçlü uzun vadeli direnci sunar; bu nedenle zorlu dış mekan koşullarında çalışan jeneratör setlerinde ve inşaat makinelerinde sıklıkla görülürler. Standart çelik borular günlük binek araç uygulamaları için pratik ve yaygın olarak kullanılan bir seçenek olmayı sürdürürken, esnek seviye çubuğu boruları, sert bir boru yolunun pratik olmadığı motor bölmelerindeki yönlendirme zorluklarını çözmektedir.

Hizmet Ömrünü Uzatan Dayanıklılık Faktörleri

Yağ çubuğu borusu, aracın ömrü boyunca motor ısısına ve sabit titreşime yakın durur; bu nedenle, birkaç yapı detayı, değiştirilmesi gerekmeden önce ne kadar dayanacağı konusunda ölçülebilir bir fark yaratır.

Sızdırmazlık ve Kirlilik Kontrolü

Borunun üst kısmındaki sızdırmazlık halkası ve tabanın yakınındaki oluklu bölüm, nemin ve yol kalıntılarının yağ karterine girmesini önlemek için birlikte çalışır. Aşınmış veya eksik conta, yağın kendisi yakın zamanda değiştirilmiş olsa bile, rutin kontroller sırasında yağ kirliliğinin ortaya çıkmasının en yaygın nedenlerinden biridir.

Isı ve Titreşim Direnci

Birçok motor yerleşiminde boru bloğun ve egzoz yolunun yakınında yer aldığından, yüksek sıcaklık toleransı malzeme gücü kadar önemlidir. Korozyona dayanıklı malzeme ve sıkı montaj uyumu ile üretilen tüpler, yıllar süren termal döngü boyunca şekillerini ve konumlarını korur, bu da yağ çubuğunun zaman içinde doğru okumasını sağlar.

Yağ Çubuğu Tüpünün Değiştirilmesi Gerektiğini Belirtir

Yağ çubuğu borusu sorunlarının çoğu, daha büyük bakım sorunlarına neden olmadan önce açık uyarı işaretleri gösterir. Bunların erken farkına varılması, yağ kontrollerinin doğru yapılmasını sağlar ve kirliliğin yağ karterine ulaşmasını önler.

Yağ çubuğu tüpe yerleştirildiğinde gevşeklik hissi veriyor veya fark edilir derecede sallanıyor
Borunun yağ karteriyle buluştuğu taban çevresinde yağ kalıntısı veya sızıntısı görünüyor
Boru, uzunluğu boyunca gözle görülür bükülme, çentiklenme veya çatlama gösteriyor
Yağ çubuğunun düzgün bir şekilde takılması veya çıkarılması zorlaşır
Temizlikten sonra boru açıklığının içinde kir veya nem görünüyor

Şekil 2: Boru malzemesi türleri arasında yıllar süren hizmete ilişkin örnek sızdırmazlık etkinliği modeli

Yağ Çubuğu Tüpü Nasıl Çıkarılır ve Takılır

Yağ çubuğu borusunun değiştirilmesi, eski borunun yeri belirlenip montaj noktasından serbest bırakıldıktan sonra çoğu motorda yönetilebilir bir iştir. Kırılmış veya ele geçirilmiş bir tüpün genellikle kuvvet yerine dikkatli ve metodik bir çıkarma işlemine ihtiyacı vardır.

Kırık Seviye Çubuğu Tüpünün Çıkarılması

Blok veya valf kapağındaki montaj noktasını bulun ve borunun dişli, geçmeli veya cıvatalı olup olmadığını kontrol edin
Tüp tavaya bastırılarak oturtulmuşsa yukarı doğru çekerken hafif sallama basıncı uygulayın
Boru bir bağlantı elemanı ile sabitlenmişse ilk önce tespit cıvatasını veya braketini çıkarın
Eski boruyu çıkardıktan sonra artıkları veya eski sızdırmazlık malzemesini çıkarmak için montaj deliğini iyice temizleyin

Yeni Bir Seviye Çubuğu Tüpünün Takılması

Yedek tüpün orijinal uzunluk, çap ve montaj stiliyle eşleştiğini doğrulayın
Temiz bir sızdırmazlık sağlamak için kurulumdan önce boruya yeni bir sızdırmazlık halkası takın
Alt ucun bükülmesini önlemek için tüpü tava açıklığına eşit şekilde yönlendirin
Üst montaj noktasını orijinal dişli veya geçmeli tasarıma göre sabitleyin
Motor bölmesini kapatmadan önce yağ çubuğunu takın ve yerine tam olarak oturduğundan ve doğru okunduğundan emin olun.

Yağ Çubuğu Tüp Tiplerinin Yan Yana Karşılaştırılması

Çelik, paslanmaz çelik ve esnek yapı arasında seçim yapmak, tüpün hizmet vereceği motor ortamına göre birkaç pratik önlemin tartılmasıyla gerçekleşir.

Şekil 3: Göreceli bir ölçekte beş pratik önlemin karşılaştırmalı performansı

Paslanmaz çelik borular, ağır hizmet ve dış mekan ekipman uygulamalarına uygun olan ısı ve korozyon direncine öncülük etme eğilimindeyken esnek borular, sert bir boru şeklinin sığdırılmasının zor olduğu dar veya düzensiz motor bölmesi düzenlerinde yönlendirmede avantaj sağlar.

Araç ve Ekipman Türlerindeki Uygulamalar

Malzemesi ve şekli genellikle belirli motor düzenine uyacak şekilde ayarlanan, çok çeşitli güç aktarma organları platformlarında bir otomotiv yağ seviye çubuğu borusu görünür.

Tablo 2: Yaygın ekipman türleri ve tipik seviye çubuğu tüpü hususları
Ekipman Türü	Tipik Tüp Değerlendirmesi
Binek Araçlar	Dar motor bölmesi alanına takılan kompakt çelik veya esnek boru
Ticari Kamyonlar	Daha uzun görev döngüleri için güçlendirilmiş çelik veya paslanmaz çelik boru
Jeneratör Setleri	Dış mekan maruziyetini ve titreşimi destekleyen paslanmaz çelik boru
İnşaat Makinaları	Toza, neme ve sürekli harekete dayanıklı ağır hizmet tipi boru

Şekil 4: Yaygın ekipman kategorileri arasında yağ çubuğu tüpü kullanımının açıklayıcı dağılımı

Üretici Hakkında

Çin Otomotiv Motor Yağı Seviye Çubuğu Borusu Üreticisi ve Otomotiv Motor Yağı Seviye Çubuğu Borusu Fabrikası olarak şirket, Ningbo Lishe Havaalanından yaklaşık 25 kilometre uzaklıkta ve Ningbo Kıyı Sanayi Bölgesine yakın, uygun ulaşım bağlantılarına sahip bir bölge olan Wanhou, Zhanqi Kasabası, Yinzhou Bölgesi, Ningbo Şehri'nde bulunmaktadır. İşletme, 1995 yılında kurulan Ningbo Xingxin Metal Ürünleri Fabrikası'ndan büyüdü ve bugün, otomotiv boru bağlantı parçaları konusunda uzmanlaşmış, yüksek teknolojiye sahip bir kuruluş olarak faaliyet gösteriyor. 26.000 metrekarelik fabrika alanı ile 32.000 metrekarelik alan .

Üretim ekipmanı, CNC tam otomatik boru bükme makinelerini, büyük ölçekli sert lehim fırını montaj hatlarını, çapı 10 ila 80 milimetre arasında değişen hidrolik iç şekillendirme makinelerini, 800 tonluk hidrolik su genleştirme makinesini, tam otomatik lazer kaynak makinelerini, kaynak robotlarını ve şirket içi bir araştırma ve test laboratuvarı tarafından desteklenen büyük ölçekli işleme merkezlerini içerir. Bir yağ seviye çubuğu borusu üreticisi ve yağ çubuğu borusu tedarikçisi olan ekip, aynı zamanda ana otomotiv oluklu boru üretiminin yanı sıra, sektörde yüksek standartta geliştirilen su genleşmeli oluklu boru teknolojisini uygulayarak OEM yağ çubuğu borusu çözümleri de üretiyor.

Sıkça Sorulan Sorular

S1. Hangi yağ seviye çubuğu borusu motoruma uyar

Motor modelleri arasında yerleşim düzenleri önemli ölçüde farklılık gösterdiğinden, yedek parçayı orijinal boru uzunluğu, çapı ve montaj stiliyle eşleştirin.
Q2. Yalnızca yağ çubuğu borusunu değiştirebilir miyim

Evet, tüp genellikle yağ çubuğunun veya çevredeki diğer bileşenlerin değiştirilmesine gerek kalmadan kendi başına değiştirilebilir.
S3. Yağ seviye çubuğu borusu ne kadar dayanır?

Hizmet ömrü malzemeye ve çalışma koşullarına bağlıdır; paslanmaz çelik borular genellikle aynı koşullar altında sızdırmazlık etkinliğini standart çelikten daha uzun süre korur.
S4. Yağ seviye çubuğu tüpleri için en iyi malzeme hangisidir?

Paslanmaz çelik, zorlu ortamlar için en güçlü korozyon direncini sunarken, standart çelik ve esnek borular birçok günlük binek araç uygulamasına iyi uyum sağlar.
S5. Yağ seviye çubuğu tüpleri evrensel midir?

Hayır, boruların uzunluğu, çapı ve montaj şekli motora özeldir, bu nedenle değiştirme siparişi vermeden önce orijinal parça konfigürasyonunun eşleştirilmesi önemlidir.
S6. Bükülmüş bir yağ çubuğu borusu tamir edilebilir mi?

Küçük kıvrımlar bazen düzleştirilir, ancak yapısal çentikli veya çatlaklı bir borunun uygun bir sızdırmazlık sağlamak için değiştirilmesi genellikle daha iyidir.
S7. Yağ seviye çubuğu borusunu değiştirebilir misiniz?

Evet, çoğu seviye çubuğu borusu, değiştirme işlemini kolaylaştırmak için özel olarak tasarlanmış dişli veya geçmeli bağlantılar kullanır.
S8. Kırık bir seviye çubuğu tüpü nasıl çıkarılır

Önce montaj stilini belirleyin, ardından hafif sallama basıncı uygulayın veya montaj deliğini pisliklerden temizlemeden önce tespit bağlantı elemanını çıkarın.
S9. Yeni bir seviye çubuğu tüpü nasıl takılır

Yeni bir sızdırmazlık halkası takın, boruyu tava açıklığına eşit bir şekilde yönlendirin, üst montajı sabitleyin ve takıldıktan sonra seviye çubuğunun doğru şekilde okunduğunu doğrulayın.
S10. Yağ çubuğu borusunun ne kadar bakıma ihtiyacı vardır?

Conta durumu ve güvenli montaj için rutin görsel kontroller genellikle yeterlidir; yalnızca aşınma işaretleri göründüğünde değiştirme gerekir.
