Yakıt Enjektör Hattı Nedir? İşlev, Türler ve Uygulamalar Açıklandı
Nedir Yakıt Enjektör Hattı
Yakıt enjeksiyon borusu olarak da adlandırılan yakıt enjektör hattı, basınçlı yakıtı yüksek basınç pompasından veya ortak raydan her bir yakıt enjektörüne taşıyarak yanma işleminin gerektirdiği basınç ve akış hızını koruyan sert metal borudur. Borunun kendisi basınç oluşturmaz; genleşmeye, titreşim yorgunluğuna ve tekrarlanan basınç darbesine direnirken, oluşan basıncı yukarı yönde iletir.
Common Rail veya distribütör pompa mimarisi üzerine inşa edilen modern dizel motorlarda bu boru, mevcut üretim sistemlerinde 2000 bar'ı aşabilen tekrarlanan basınç döngüleri altında çalışır ve bazı gelişmiş platformlar 2700 bar'a yaklaşan basınçlar için tasarlanmıştır. Hat, normal bir servis aralığı boyunca bu basınç dalgalanmalarına milyonlarca kez maruz kaldığından, duvar kalınlığı, bükülme yarıçapı ve iç yüzey durumu, tek bir patlama basıncı değeri yerine yorulma ömrü dikkate alınarak tasarlanmıştır.
Temel Özellikler
- Yüksek basınç pompasını veya ortak rayı doğrudan enjektör gövdesine bağlar
- Ölçülebilir bir genleşme olmadan sıkıştırılamayan bir sıvı olarak işlenen yakıtı aktarır
- Boru geometrisinin motor bloğundaki montaj noktalarına tam olarak uyması için CNC bükme yoluyla oluşturulmuştur
- Tekrarlanan yüksek basınçlı yorulma döngülerine uygun, soğuk işlenmiş çelik borulardan üretilmiştir
Yakıt Enjeksiyon Borusunun Temel İşlevleri
Yakıt enjeksiyon borusu aynı anda birden fazla işi gerçekleştirir ve her biri motorun nasıl çalıştığını, rölantide çalıştığını ve yük altında nasıl tepki verdiğini etkiler.
Yakıt Dağıtımı
Hattın birincil işi, ölçülen yakıt hacmini pompa çıkışından enjektör girişine kayıp, havalandırma veya gecikme olmadan taşımak, yakıt enjektörü hattı çıkışını enjektör zamanlamasıyla eşleştirerek her silindirin programa göre aynı hacmi almasını sağlamaktır.
Yüksek Basınçlı İletim
Borunun, pompa veya ray tarafından oluşturulan basınç artışlarını genleşmeden veya enerjiyi emmeden iletmesi ve bunun yerine enjektör memesine ulaşması gerekir. Boru duvarındaki küçük miktardaki elastik genleşme bile enjektör ucundaki basınç oluşumunu geciktirebilir; bu, mühendislerin hacimsel verimlilik kaybı olarak tanımladığı bir etkidir.
Enjeksiyon Zamanlaması Doğruluğu
Yakıt sıkıştırılamaz olarak kabul edildiğinden, hat boyunca basınç dalgası aktarımı bir milisaniyenin çok küçük bir kısmında gerçekleşir. Boru uzunluğu, iç çap veya silindirler arasındaki duvar sertliğindeki herhangi bir değişiklik, enjeksiyon zamanlamasını bir silindirden diğerine hafifçe kaydırabilir, bu nedenle mühendislik ekipleri, yerleşimin izin verdiği her yerde, eşleşen yakıt enjektör hattı uzunluklarını ve bir silindir kümesi boyunca bükülme yollarını belirler.
Atomizasyon Desteği
Enjektör memesindeki sabit basınç dağıtımı, yakıtın yanmanın gerektirdiği ince damlacık düzenine göre atomize olmasını sağlayan şeydir. Yakıt enjeksiyon borusu aşındığında, çatladığında veya boyutu küçüldüğünde, nozuldaki basınç düşer ve atomizasyon kalitesi düşer; bu da genellikle rölantide zorlanma, soğuk çalıştırmada zorluk veya egzoz dumanında artış olarak kendini gösterir.

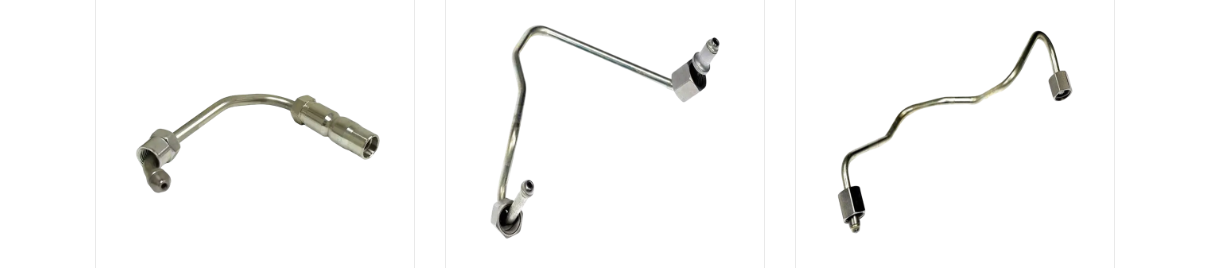

Yakıt Enjektör Hat Tipleri
Yakıt enjektör hatları genellikle duvar yapısına ve hizmet verecek şekilde tasarlandıkları motor platformuna göre gruplandırılır.
| Tür | Yapı | Tipik Uygulama |
|---|---|---|
| Tek Cidarlı Boru | Bir sürekli soğuk çekilmiş çelik duvar | Binek araç ve hafif hizmet dizel motorları |
| Çift Cidarlı (Dubleks) Boru | Ek patlama marjı için iki katman soğuk bir duvar halinde oluşturuldu | Ağır hizmet kamyonu, otobüs ve otoyol dışı motorlar |
| Otofretaj İşlemli Boru | Kontrollü aşırı basınç yoluyla dahili olarak öngerilmeli tek duvar | 2000 barın üzerindeki Common Rail sistemler |
| Zırhlı / Kollu Boru | Aşınma noktalarında koruyucu bir dış manşonla donatılmış standart boru | Hareketli bileşenlerin yakınında sıkı yönlendirmeye sahip motorlar |
Uygulamaya Göre Sınıflandırma
- Binek araç dizel yakıt enjektör hatları
- Hafif ticari araç yakıt enjeksiyon boruları
- Ağır kamyon ve otobüs enjektör hatları
- Tarım ve inşaat makineleri hatları
- Denizcilik ve endüstriyel motor hatları
- Jeneratör seti enjektör hatları
Yakıt Enjektör Hattının Yapısı
Bitmiş bir yakıt enjektör hattı tertibatı, tek bir tüpten daha fazlasından yapılmıştır. Her bir uç, bir tarafta pompaya veya raya, diğer tarafta enjektöre karşı sızdırmazlık sağlayacak şekilde oluşturulup işlenirken, orta bölüm belirli bir yarıçapa bükülür, böylece çevredeki motor bileşenlerini temas etmeden temizler.
Bir pompa veya ray gövdesi ile enjektör arasındaki yakıt enjektörü hattı tertibatının basitleştirilmiş izometrik görünümü
Anahtar Bileşenler
- Koni koltuğu: pompaya veya ray çıkışına karşı metalden metale bir conta oluşturan işlenmiş uç
- Birlik somunu: çıkış saplamasına vidalanır ve koni yuvasını sızdırmazlık kontağının içine çeker
- Tüp gövdesi: CNC bükme ile şekillendirilen her iki uç arasındaki yük taşıyan bölüm
- Kovan somunu: enjektör tarafındaki karşı ucu sabitleyen bağlantı parçası
- Koruyucu kılıf: Aksi takdirde tüpün braketlere veya komşu hatlara sürtüneceği isteğe bağlı bir dış katman eklendi
Yakıt Enjektör Hattı Performans Verileri
Aşağıdaki şekiller yaygın olarak gözlemlenen basınç aralıklarını, boyut dağılımını ve boru tipleri arasındaki karşılaştırmalı performansı özetlemektedir. Bunlar herhangi bir tek motor modelinin teknik özellikleri yerine genel referans noktaları olarak sunulur.
Sistem Nesilleri Boyunca Enjeksiyon Basıncının Gelişimi
Ardışık sistem nesilleri boyunca bar cinsinden yaklaşık Common Rail basıncı
Uygulamaya Göre Tipik Çalışma Basıncı
Motor platformuna göre bar cinsinden ifade edilen tipik üst çalışma basıncı aralığı
Ortak Dış Çap Dağılımı
Yakıt enjektör hattı uygulamalarında yaygın olarak kullanılan dış çap boyutlarının göreceli payı
Boru Tiplerine Göre Performans Karşılaştırması
Beş puanlık bir ölçekte puanlanan, beş performans özelliğine göre boru türlerinin göreceli karşılaştırması
Malzemeler ve Üretim Süreci
Malzeme seçimi ve şekillendirme yöntemi, yakıt enjektör hattının tekrarlanan basınç döngüsüne ne kadar dayanabileceğini etkiler.
| Malzeme | Tipik Karakteristik | Ortak Kullanım |
|---|---|---|
| Karbon Çelik | Soğuk çekilmiş, yüksek çekme mukavemeti, uygun maliyetli | Binek araç ve hafif hizmet uygulamaları |
| Alaşımlı Çelik | Alaşım elementleri sayesinde daha yüksek yorulma direnci | Orta ve ağır hizmet dizel sistemleri |
| Paslanmaz Çelik | Nemli veya deniz ortamlarında güçlü korozyon direnci | Denizcilik, endüstriyel ve dış mekan ekipmanı motorları |
Soğuk Şekillendirme ve Otofretaj
İşleme sırasında tüpe kontrollü iç basınç uygulandığında, iç duvarda plastik deformasyon meydana gelir ve bu da artık basınç gerilimi oluşturur. Bu artık gerilim, normal çalışma basıncı sırasında oluşan çekme gerilimini dengeler, bu da yorulma ömrünü artırır ve bitmiş yakıt enjeksiyon borusunun patlama basıncı marjını yükseltir.
CNC Büküm ve Boyutsal Kontrol
CNC boru bükme ekipmanı, her bir yakıt enjektör hattının üç boyutlu geometrisini şekillendirerek belirli bir motor tasarımındaki montaj noktalarıyla eşleşecek şekilde şekillendirir ve bitmiş parçanın, bağlantı noktalarında ilave gerilim olmadan doğru şekilde oturmasına yardımcı olur.
Yakıt Enjektör Hatları ve Yakıt Enjeksiyon Borularının Uygulamaları
Yakıt enjektör hatları, hizmet ettikleri platformun yönlendirme alanı, görev döngüsü ve çalışma ortamına göre tasarlanmıştır.
- Yolcu dizel araçları: Kısa dingil mesafeli motor bölmelerine uyacak kompakt bükülme yarıçapları
- Hafif ticari vanlar ve pikaplar: hatlar daha yüksek görev döngüsüne uygun rölantide çalışır ve kullanımı durdurur
- Orta ve ağır hizmet kamyonları ve otobüsler: genişletilmiş basınç döngüsü için derecelendirilmiş daha büyük dış çaplı çizgiler
- Tarım ve inşaat makineleri: Hatlar toz, titreşim ve geniş sıcaklık dalgalanmalarını tolere edecek şekilde yönlendirilmiştir
- Denizcilik ve endüstriyel motorlar: Nemli çalışma ortamları için ilave korozyon direnciyle belirtilen hatlar
- Jeneratör setleri ve sabit güç ekipmanları: değişken yük döngüsü yerine sürekli görev için boyutlandırılmış hatlar
Akaryakıt Enjektör Hatları İmalat Yeteneği
Yakıt enjektör borusu üreticisi olarak çalışan üretim tesisleri tipik olarak CNC boru bükme, dahili soğuk şekillendirme ve hassas işlemeyi tek bir çatı altında birleştirir, böylece boyut toleransları ilk prototipten tüm üretim hacmine kadar tutarlı kalır. Bu kapsamda inşa edilen bir tesis, OEM yakıt enjektörü hat programlarını tek, izlenebilir bir üretim yolunda tutmak için genellikle onbinlerce metrekarelik bir alanda ve özel lehimleme ve kaynak hatlarına sahip çift otomatik boru bükme merkezlerinde çalışır.
Tipik Üretim Ekipmanları
- Tam üç boyutlu geometri için birden fazla CNC tam otomatik boru bükme makinesi
- Geniş bir çap aralığını kapsayan hidrolik iç şekillendirme makineleri
- Tutarlı bağlantı kalitesi için otomatik lazer kaynak ve kaynak robot hücreleri
- Uç şekillendirme, koni yuvaları ve diş açma için büyük ölçekli işleme merkezleri
- Boyut ve basınç kontrolleri için özel bir test ve inceleme alanı
Bu şekilde kurulan tesisler, hem satış sonrası dağıtım için dizel yakıt enjektör borusu tedarikçisi ilişkisini hem de OEM platformları için ortak raylı enjektör borusu üreticisi rolünü destekleyecek şekilde konumlandırılmıştır; çünkü aynı boru şekillendirme ve otofretaj proses hattı, ayrı bir alet yatırımı gerektirmeden dubleks, tek duvarlı ve zırhlı konfigürasyonlar arasında geçiş yapabilir. Çin merkezli bir yakıt enjeksiyon borusu üreticisi tedarik zincirini araştıran alıcılar için, kurum içi araştırma ve geliştirmenin, kontrollü bir şekillendirme prosesinin ve entegre laboratuvar testlerinin birleşimi, genellikle yüksek basınçlı yakıt borusu tedarikçisinin tekrarlanan üretim süreçlerinde sıkı toleransları koruyup tutamayacağını belirleyen şeydir.
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Kurulumdan önce ve sonra doğru kullanım, yakıt enjektör hattının ne kadar süreyle sorunsuz çalışacağını doğrudan etkiler.
Kurulum Uygulamaları
- Rakor somunlarını, sürekli bir çekme yerine eşit ve kademeli adımlarla çalışarak, motor için belirtilen tork sırasını takip ederek sıkın.
- Titreşim yükünün bağlantı uçlarında yoğunlaşmaması için boruyu orijinal kelepçelerle uzunluğu boyunca destekleyin
- Soğuk işlenmiş bir borunun yeniden şekillendirilmesi, imalat sırasında oluşan artık gerilim modelini ortadan kaldıracağından, şekillendirilmiş bir hattı sahada yeniden bükmekten veya düzleştirmekten kaçının.
Muayene ve Aşınma İşaretleri
- Rakor somunu alanı çevresinde yakıt sızıntısı veya ıslak kalıntı
- Koni yuvasının yakınında veya virajın tepesinde görünür yüzey çatlaması
- Neme veya yol tuzuna maruz kalan hatlarda yüzeyde çukurlaşma veya renk değişikliği
- Ray basıncı kontrol edildiğinde iyileşen zorlu rölanti veya sert soğuk çalıştırma
Depolama İşleme
Yakıt enjektörü hattı kurulumdan önce depolandığında, koruyucu uç kapaklarının yerinde tutulması ve borunun kuru, sıcaklığa dayanıklı bir alanda tutulması, parça motora ulaşmadan önce nemden kaynaklanan yüzey korozyonu olasılığını azaltır.
Sıkça Sorulan Sorular
S1: Yakıt enjektör hattı nedir?
Yakıt enjektör hattı, yakıtı enjeksiyon pompasından veya ortak yakıt kanalından enjektöre aktaran, enjektörün açılması ve zamanında yakıt dağıtması için gereken basıncı koruyan yüksek basınçlı bir borudur.
S2: Yakıt enjektör borusu ne işe yarar?
Yakıt dağıtımını, yüksek basınç iletimini ve enjeksiyon doğruluğunu yöneterek pompadan veya raydan gelen basınç sinyalini enjektör memesine kadar tutarlı tutar.
S3: Dizel enjektör hattı nasıl çalışır?
Hat, yakıt basıncını minimum gecikmeyle ileterek hassas enjeksiyon zamanlamasını destekler ve enjektörün enjeksiyon anında ince atomize püskürtme modeli oluşturmasına yardımcı olur.
S4: Yakıt enjektör boruları hangi malzemelerden yapılmıştır?
Yaygın malzemeler arasında basınç derecesine, yorulma gereksinimlerine ve motorun çalışma ortamına göre seçilen paslanmaz çelik, karbon çeliği ve alaşımlı çelik bulunur.
S5: Yakıt enjektör hatları ne sıklıkla kontrol edilmelidir?
Her servis aralığında rutin görsel inceleme tipiktir; bağlantı elemanlarında sızıntı, kıvrımların yakınında yüzey çatlaması ve dış yüzeyde korozyon olup olmadığı kontrol edilir.
S6: Yakıt enjektör hattı tamir edilebilir mi veya değiştirilmesi gerekir mi?
Boru belirli bir iç artık gerilim modeline dayandığından, çatlama, deformasyon veya sızıntı gösteren bir hat, yeniden şekillendirilmek veya onarılmak yerine genellikle değiştirilir.
S7: Yakıt enjektör hattının sızıntı yapmasına veya çatlamasına ne sebep olur?
Tekrarlanan basınç yorgunluğu, gevşek veya aşırı sıkılmış bağlantı parçaları, yakındaki bileşenlere karşı titreşim sürtünmesi ve korozyon en yaygın nedenlerdir.
S8: Benzinli ve dizel motorlar için yakıt enjektör hatları aynı mıdır?
Hayır, dizel Common Rail ve pompa sistemleri genellikle benzinli direkt enjeksiyonlu sistemlerden çok daha yüksek basınçlarda çalışır, dolayısıyla hat duvar kalınlığı ve malzeme seçimi buna göre farklılık gösterir.
